ZW32柱上开关用互感器

首页 > 产品中心 > 互感器 > 柱上开关用互感器 > ZW32柱上开关用互感器 > LZW32L-10 三相一体柱上开关用电流互感器

产品名称: LZW32L-10 三相一体柱上开关用电流互感器

产品型号:

产品代码:

产品简介:产品概述 LSYW32-10 电流互感器为外包硅橡胶的电流互感器,适用于额定电压10kV、额定频率50Hz的交流电力系统中。该产品主要与ZW32型

技术参数

产品概述

       LSYW32-10 电流互感器为外包硅橡胶的电流互感器,适用于额定电压10kV、额定频率50Hz的交流电力系统中。该产品主要与ZW32型柱上开关配套使用,用于三相电流的保护与测量。由于该电流互感器外包硅橡胶,具有耐腐蚀、耐紫外线、抗老化、免维护等优点。

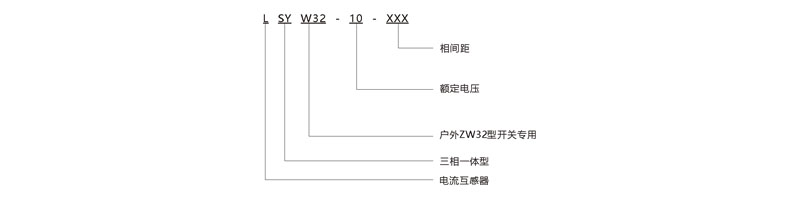

命名规则

\

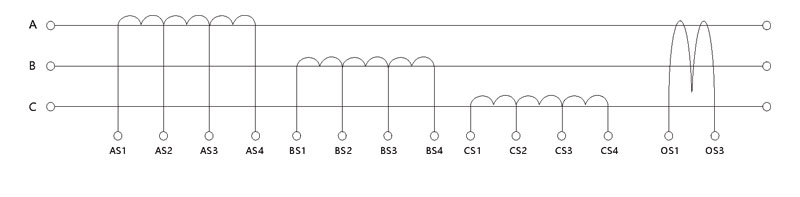

接线原理图
\
适用条件

环境温度 -25 ℃—40 ℃ 海拔温度 ≤2000 m
日平均温度 ≤40 ℃ 污秽等级 Ⅱ级

技术参数

额定一次绝缘电压 12/42/75 kV 额定频率 50 Hz
类别 相间距(L) 变比、准确级及负载
相序 260/340 200/400/600/1 10P20 1.5/2.0/2.5 VA
200/400/600/5 10P20 5.0/7.5/10.0 VA
零序 260/280/
320/340
20/1 1 0.1 VA
3 0.5 VA
执行标准  GB 20840-1,GB20840-2
备注 金属连接管尺寸可定制,组合式互感器可选择A/B/C+零序,或A/C+零序

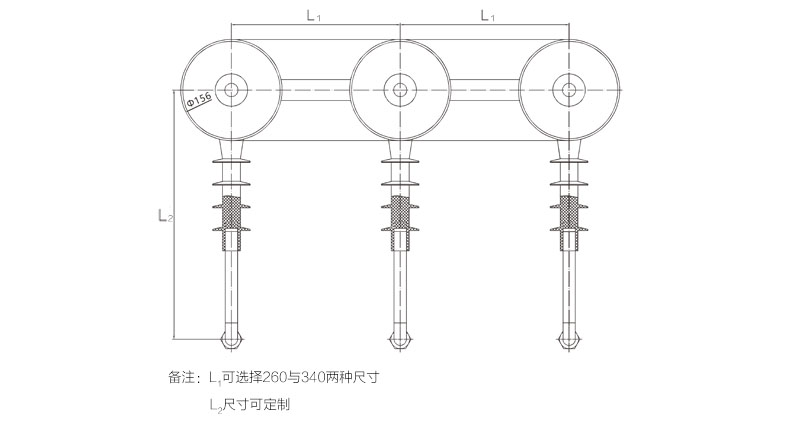

外形尺寸图
