零序电流互感器

产品名称:LXZ 零序电流互感器

产品型号:LXZ-10

产品代码:LXZ150070045

产品简介:LXZ零序电流互感器适用于交流电力系统中10kV三相配电线路的零序电流检测和单相接地保护,已在VSP5型线路开关中广泛使用,具有“看门狗”的特征。

技术参数

概述
        LXZ零序电流互感器适用于交流电力系统中10kV三相配电线路的零序电流检测和单相接地保护,已在VSP5型线路开关中广泛使用,具有“看门狗”的特征。

该型电流互感器选用了磁导率较高的优质进口硅钢片作为导磁材料,具有较高的准确度,其铁芯和二次绕组采用优质环氧树脂真空浇注,防潮湿,绝缘性能好,无需维护。
       依据电流变比、准确级和额定负载的不同,该系列电流互感器分为以下几种类型,具体参数详见各型号对应的参数表。

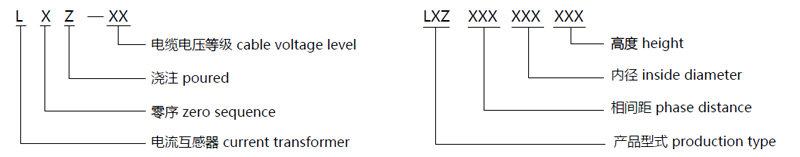

命名规则                                                                       产品代码

技术参数                                                                             适用条件
额定频率 Rated frequency:                                       50Hz or 60Hz         环境温度 Ambient temperature:             -25℃-+40℃
额定二次电流 Rated secondary current:                   5A or 1A                日平均温度 Average temperature of day: ≤40℃
额定短时热电流 Rated short-time thermal current:  40kA,1s              海拔高度 Altitude:                                    ≤3000m
额定连续热电流 Rated continuous thermal current: 120%In                 污秽等级 Pollution class:                          III
工频耐压 Continuous power-frequency voltage:      3kV , 1min
仪表保安系数 Instrument security factor:                   FS≤10

接线原理图
产品尺寸
型号
Type
产品代码
Product code
规格尺寸  (mm)
Size
一次电流(A)
Primary current
重量(kg)
Weight
LXZ-10 LXZ110085040 110×40×φ85 20-300 6.3
LXZ135082048 135×48×φ82 20-300 9.6
LXZ250065030 250×30×φ65 100-300 4.2
LXZ260083080 260×80×φ83 20-300 17.5
LXZ150070045 150×45×φ70 20-300 12
LXZ135 135×130×126 20-300 12.8
LXZ-φ180 LXZ250250180060 250×250×60×φ180 20-300 8.9
LXZ-φ240 LXZ310310240060 310×310×60×φ240 20-300 10.2
LXZ-φ300 LXZ370370300060 370×370×60×φ300 20-300 12.4
LXZ-10 LXZ076100060 76×60×φ100 20-300 4.3

电流比、准确级及其额定负载如下所示:

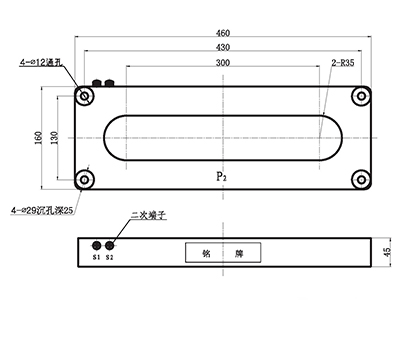

外形尺寸图
