零序电流互感器

产品名称:LXZK 零序电流互感器

产品型号:LXZK

产品代码:LK10□210120065

产品简介:LXZK型零序电流互感器是恒源利通公司总结各种零序电流互感器运行经验的基础上研发的具有自主知识产权的新产品,(专利号ZL 2006 2 0119224 5),广泛适用于交流电力系统中。

技术参数

概述
        LXZK型零序电流互感器是恒源利通公司总结各种零序电流互感器运行经验的基础上研发的具有自主知识产权的新产品,(专利号ZL 2006 2 0119224.5),广泛适用于交流电力系统中,配电线路以及交流发电机、电动机等电器设备的零序过电流保护和小电流接地选线。
       该系列零序电流互感器选用进口优质硅钢片经特殊工艺加工制作成环形铁芯,具有较高的准确度和准确限制系数,铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护,其体积小、重量轻,占用空间小。
       LXZK型开启式零序电流互感器由两个半圆环型组成,可安装在连接好的电缆上,简便快捷,和谐美观。

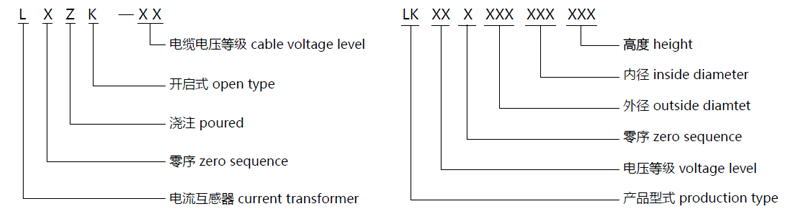

命名规则                                                                       产品代码

技术参数                                                                             适用条件
额定频率 Rated frequency:                                       50Hz or 60Hz         环境温度 Ambient temperature:             -25℃-+40℃
额定二次电流 Rated secondary current:                   5A or 1A                日平均温度 Average temperature of day: ≤40℃
额定短时热电流 Rated short-time thermal current:  40kA,1s              海拔高度 Altitude:                                    ≤3000m
额定连续热电流 Rated continuous thermal current: 120%In                 污秽等级 Pollution class:                          III
工频耐压 Continuous power-frequency voltage:      3kV , 1min
仪表保安系数 Instrument security factor:                   FS≤10

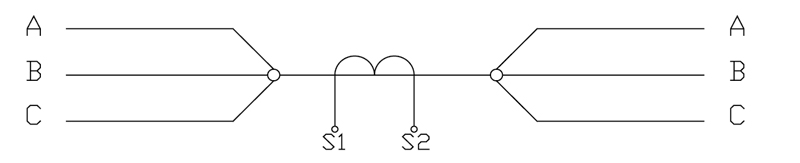

接线原理图
产品尺寸
型号
Type
产品代码
Product code
规格尺寸  (mm)
Size
一次电流(A)
Primary current
重量(kg)
Weight
适合电缆外径
App.Ccable
LXZK-φ100 LXZK150100080 φ150×φ100×80 20-600 3.1 240
LXZK-φ110 LXZK170110070 φ170×φ110×70 20-600 3.5 300
LXZK-φ120 LXZK170120100 φ170×φ120×100 20-600 4.1 400
LXZK210120075 φ210×φ120×75 20-600 7.2 400
LXZK210120065 φ210×φ120×65 20-600 6.8 400
LXZK-φ140 LXZK210140065 φ210×φ140×65 20-600 5.0 500
LXZK-φ160 LXZK250160080 φ250×φ160×80 20-600 6.4 400

电流比、准确级及其额定负载如下所示:

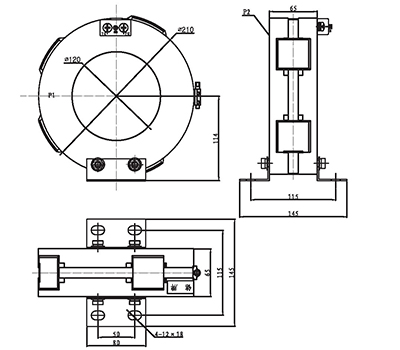

外形尺寸图
