套管式电流互感器

产品名称:LZCT-10 型套管式电流互感器

产品型号:LZCT-10

产品代码:LT10□145106052

产品简介:LZCT型套管式电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点。

技术参数

概述
        LZCT型套管式电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点,已在紧凑型环网开关柜、无功补偿设备等电器设备中广泛应用。
      该型电流互感器的环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。其体积小、重量轻,占用空间小,固定在环网开关柜、无功补偿装置等电器设备的套管上,简便快捷,和谐美观。
      依据电流变比、准确级和额定负载的不同,该系列电流互感器分为以下几种类型,具体参数详见各型号对应的参数表。

命名规则                                                                       产品代码
技术参数                                                                          适用条件
额定频率 Rated frequency: 50Hz or 60Hz                                          环境温度 Ambient temperature: -25 ℃-+40℃
额定二次电流 Rated secondary current: 5A or 1A                             日平均温度 Average temperature of day: ≤40℃
额定短时热电流 Rated short-time thermal current: 40kA,1s          海拔高度 Altitude: ≤3000m
额定连续热电流 Rated continuous thermal current: 120%In            污秽等级 Pollution class: III
工频耐压 Continuous power-frequency voltage: 3kV , 1min
仪表保安系数 Instrument security factor: FS≤10


接线原理图
产品尺寸

型号
Type
产品代码
Product code
规格尺寸  (mm)
Size
一次电流(A)
Primary current
重量(kg)
Weight
LZCT-10 LT10□117078035  φ117×φ78×35 75-600 09
LT10□117078070 φ117×φ78×70 40-600 1.8
LT10□117072070 φ117×φ72×70 30-600 1.0
LT10□130082040 φ130×φ82×40 50-600 1.3
LT10□130082080 φ130×φ82×75 30-600 2.6
LT10□145106052 φ145×φ106×52 40-600 1.5
LT10□130080050 φ130×φ80×50 50-600 1.5
LT10□120075070 φ120×φ75×70 50-600 2.2
LT10□130102072075 130×102×75×φ72 50-600 1.8
LT10□130102080050 130×102×50×φ80 150-100 1.25
LT10□130116078075 130×116×75×φ78 150-600 1.8
LT10□145071070 φ145×φ71×70 40-600 2.7


电流比、准确级及其额定负载如下所示:


产品类别
Product Type
测量电流互感器
Measuring CT
保护电流互感器
Protection CT
产品代码
Product Code
LT10□145106052 LT10□145045106052
电流比 Ratio
I1/I2
准确级及额定负载(VA)
Acc. class and rated load
   准确级及额定负载(VA)
Acc. class and rated load
0.2S 0.2 0.5 10P15 10P10 10P5
40/1           1
50/1           1.5
75/1     1.5   1 2.5
100/1   1.5 2.5 1 1.5 3.75
150/1 1.5 2.5 3.75 1.5 1.5 5
200/1 2.5 3.75 5 1.5 2.5 7.5
300/1 3.75 5 7.5 2.5 3.75 10
400/1 5 7.5 10 3.75 5 12.5
500/1 7.5 10 12.5 5 7.5 15
600/1 10 12.5 15 5 10 20
75/5         1 2.5
100/5     2.5 1 1.5 3.75
150/5 1.5 2.5 3.75 1.5 1.5 5
200/5 2.5 3.75 5 1.5 2.5 7.5
300/5 3.75 5 7.5 2.5 3.75 10
400/5 5 7.5 10 3.75 5 12.5
500/5 7.5 10 12.5 5 7.5 15
600/5 10 12.5 15 5 10 20

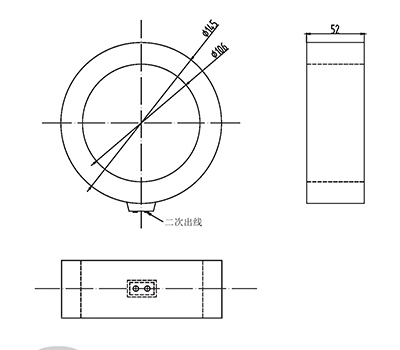

外形尺寸图
