产品简介:LZCT型套管式电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和微机保护。该电流互感器具有体积小、重量轻、便于安装等特点。
型号 Type |
产品代码
Product code
|
规格尺寸 (mm)
Size
|
一次电流(A)
Primary current
|
重量(kg)
Weight
|
LZCT-10 | LT10□117078035 | φ117×φ78×35 | 75-600 | 09 |
LT10□117078070 | φ117×φ78×70 | 40-600 | 1.8 | |
LT10□117072070 | φ117×φ72×70 | 30-600 | 1.0 | |
LT10□130082040 | φ130×φ82×40 | 50-600 | 1.3 | |
LT10□130082080 | φ130×φ82×75 | 30-600 | 2.6 | |
LT10□145106052 | φ145×φ106×52 | 40-600 | 1.5 | |
LT10□130080050 | φ130×φ80×50 | 50-600 | 1.5 | |
LT10□120075070 | φ120×φ75×70 | 50-600 | 2.2 | |
LT10□130102072075 | 130×102×75×φ72 | 50-600 | 1.8 | |
LT10□130102080050 | 130×102×50×φ80 | 150-100 | 1.25 | |
LT10□130116078075 | 130×116×75×φ78 | 150-600 | 1.8 | |
LT10□145071070 | φ145×φ71×70 | 40-600 | 2.7 |
产品类别 Product Type |
测量电流互感器 Measuring CT |
保护电流互感器 Protection CT |
双绕组电流互感器 Double winding CT |
|||||||
产品代码 Product Code |

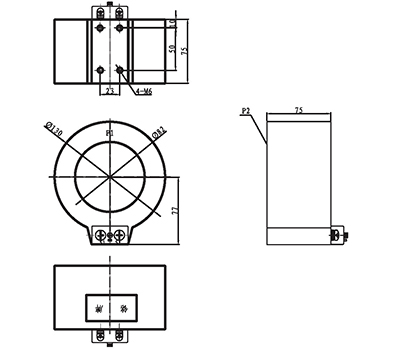

LT10□130082080 | LT10□130082080 | LT10□130082080 | |||||||
电流比 Ratio I1/I2 |
准确级及额定负载(VA) Acc. class and rated load |
准确级及额定负载(VA) Acc. class and rated load |
准确级及额定负载(VA) Acc. class and rated load |
|||||||
0.2S | 0.2 | 0.5 | 10P15 | 10P10 | 10P5 | 0.2 | 0.5 | 10P10 | 10P5 | |
30/1 | 1.5 | |||||||||
40/1 | 1 | 1 | 1.5 | 1 | ||||||
50/1 | 1 | 1.5 | 1 | 2.5 | 1 | 1 | ||||
75/1 | 1.5 | 2.5 | 1 | 1.5 | 3.75 | 1.5 | 1 | 1.5 | ||
100/1 | 1.5 | 2.5 | 3.75 | 1.5 | 2.5 | 2.5 | 1.5 | 2.5 | ||
150/1 | 2.5 | 3.75 | 5 | 2.5 | 3.75 | 7.5 | 1.5 | 2.5 | 1.5 | 3.75 |
200/1 | 3.75 | 5 | 7.5 | 2.5 | 5 | 10 | 1.5 | 3.75 | 2.5 | 5 |
300/1 | 5 | 7.5 | 10 | 5 | 7.5 | 15 | 2.5 | 5 | 3.75 | 7.5 |
400/1 | 7.5 | 10 | 15 | 5 | 10 | 20 | 3.75 | 7.5 | 3.75 | 10 |
500/1 | 10 | 12.5 | 20 | 7.5 | 12.5 | 25 | 5 | 10 | 5 | 12.5 |
600/1 | 12.5 | 15 | 25 | 10 | 15 | 30 | 5 | 12.5 | 7.5 | 15 |
75/5 | 2.5 | 1 | 1.5 | 3.75 | 1 | 1.5 | ||||
100/5 | 2.5 | 3.75 | 1.5 | 2.5 | 5 | 2.5 | 1.5 | 2.5 | ||
150/5 | 2.5 | 3.75 | 5 | 2.5 | 3.75 | 7.5 | 2.5 | 1.5 | 3.75 | |
200/5 | 3.75 | 5 | 7.5 | 2.5 | 5 | 10 | 2.5 | 3.75 | 2.5 | 5 |
300/5 | 5 | 7.5 | 10 | 5 | 7.5 | 15 | 3.75 | 5 | 3.75 | 7.5 |
400/5 | 7.5 | 10 | 15 | 5 | 10 | 20 | 5 | 7.5 | 3.75 | 10 |
500/5 | 10 | 12.5 | 20 | 7.5 | 12.5 | 25 | 5 | 10 | 5 | 12.5 |
600/5 | 12.5 | 15 | 25 | 10 | 15 | 30 | 7.5 | 12.5 | 7.5 | 15 |
