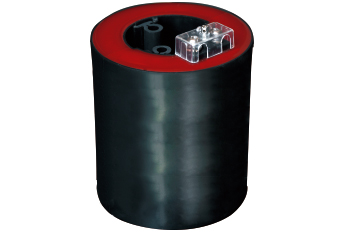

产品简介:LDZC高精度电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和保护。该电流互感器具有体积小、重量轻、便于安装等特点。

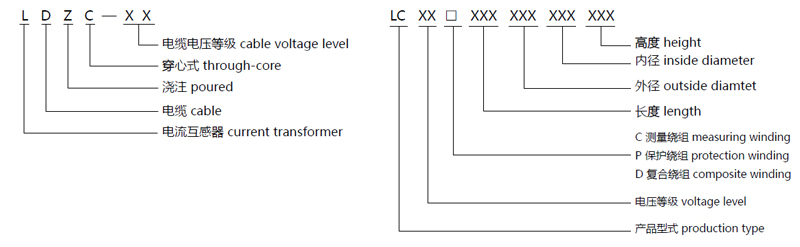

型号 Type |
产品代码
Product code
|
规格尺寸 (mm)
Size
|
一次电流(A)
Primary current
|
重量(kg)
Weight
|
适用电缆
APP.Cable
|
LDZC-10 | LC10□100045040 | φ100×φ45×40 | 75-600 | 0.85 | 300 |
LC10□100045080 | φ100×φ45×80 | 40-600 | 2.4 | 300 | |
LC10□110050040 | φ110×φ50×40 | 75-600 | 0.92 | 400 | |
LC10□110050080 | φ110×φ50×80 | 40-600 | 2.76 | 400 | |
LC10□135045070 | φ135×φ45×70 | 20-600 | 4.2 | 300 | |
LC10□135045140 | φ135×φ45×140 | 20-600 | 9 | 300 | |
LC10□120100038100 | 120×100×100×φ38 | 20-400 | 2.4 | 150 | |
LC10□120100038120 | 120×100×120×φ38 | 20-400 | 3 | 150 | |
LC10□120100050100 | 120×100×100×φ50 | 50-1000 | 1.5 | 300 | |
LC10□120100050120 | 120×100×120×φ50 | 50-1000 | 3.4 | 300 | |
LDZC-24 | LC24□120100062120 | 120×100×120×φ62 | 50-1000 | 2.1 | 400 |
LC24□130116062080 | 130×116×80×φ62 | 50-600 | 3 | 400 | |

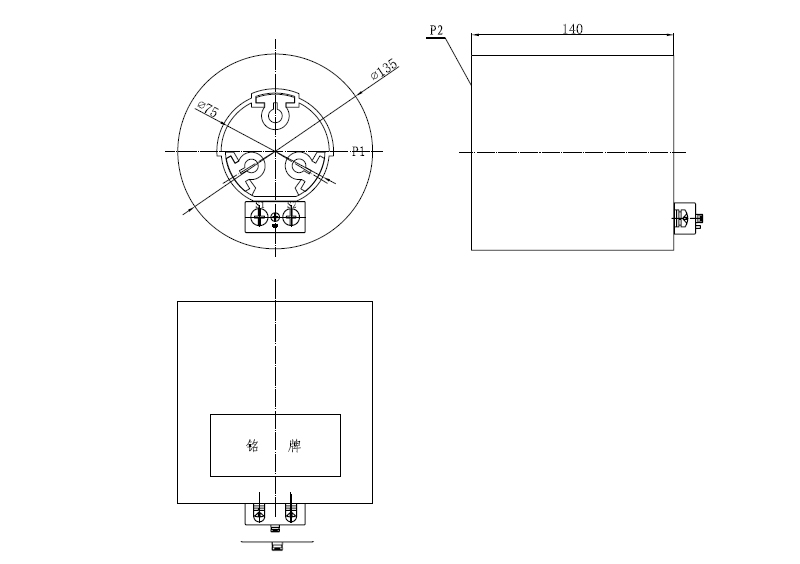

LDZC-35 | LC35□135075070 | φ135×φ75×70 | 50-600 | 1.8 | 400 |
LC35□135075140 | φ135×φ75×140 | 50-600 | 3.7 | 400 |
产品类别 Product Type |
测量电流互感器 Measuring CT |
保护电流互感器 Protection CT |

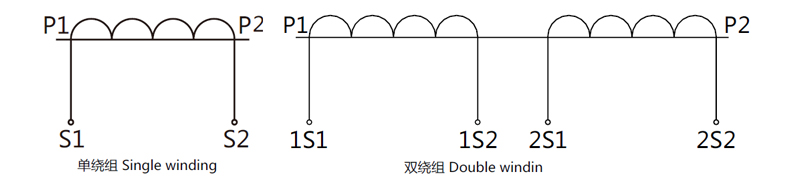

双绕组电流互感器 Double winding CT |
|||||||
产品代码 Product Code |
LC35C135075140 | LC35C135075140 | LC35C135075140 | |||||||
电流比 Ratio I1/I2 |
准确级及额定负载(VA) Acc. class and rated load |
准确级及额定负载(VA) Acc. class and rated load |
准确级及额定负载(VA) Acc. class and rated load |
|||||||
0.2S | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0.2S | 0.5 | 10P15 | 10P10 | |
50/1 | 1.5 | 2.5 | 1.5 | 2.5 | 1.5 | 1 | ||||
75/1 | 1.5 | 2.5 | 5 | 1.5 | 2.5 | 3.75 | 2.5 | 1 | 1.5 | |
100/1 | 2.5 | 5 | 10 | 2.5 | 3.75 | 5 | 1.5 | 3.75 | 1.5 | 2.5 |
150/1 | 7.5 | 10 | 12.5 | 3.75 | 5 | 7.5 | 2.5 | 5 | 2.5 | 3.75 |
200/1 | 10 | 12.5 | 15 | 5 | 7.5 | 10 | 3.75 | 10 | 3.75 | 5 |
300/1 | 12.5 | 15 | 20 | 7.5 | 10 | 15 | 5 | 10 | 5 | 10 |
400/1 | 15 | 20 | 25 | 10 | 15 | 20 | 7.5 | 15 | 7.5 | 12.5 |
500/1 | 20 | 25 | 30 | 15 | 20 | 25 | 10 | 20 | 15 | 15 |
600/1 | 25 | 30 | 15 | 25 | 30 | 12.5 | 25 | 12.5 | 20 | |
800/1 | 30 | 25 | 30 | 15 | 25 | 15 | 25 | |||
50/5 | 1.5 | 2.5 | 1.5 | 2.5 | 1 | |||||
75/5 | 2.5 | 5 | 1.5 | 2.5 | 3.75 | 2.5 | 1 | 1.5 | ||
100/5 | 2.5 | 5 | 10 | 2.5 | 3.75 | 5 | 3.75 | 1.5 | 2.5 | |
150/5 | 5 | 10 | 12.5 | 3.75 | 5 | 7.5 | 2.5 | 5 | 2.5 | 3.75 |
200/5 | 10 | 12.5 | 15 | 5 | 7.5 | 10 | 3.75 | 10 | 3.75 | 5 |
300/5 | 12.5 | 15 | 20 | 7.5 | 10 | 15 | 5 | 10 | 5 | 10 |
400/5 | 15 | 20 | 25 | 10 | 15 | 20 | 7.5 | 15 | 7.5 | 12.5 |
500/5 | 20 | 25 | 30 | 15 | 20 | 25 | 10 | 20 | 10 | 15 |
600/5 | 25 | 30 | 15 | 25 | 30 | 12.5 | 25 | 12.5 | 20 | |
800/5 | 30 | 25 | 30 | 15 | 25 | 15 | 25 |
