电缆穿芯式电流互感器

产品名称:LDZC-10 型高精度电流互感器

产品型号:LDZC-10

产品代码:LC10□110050080

产品简介:LDZC高精度电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和保护。该电流互感器具有体积小、重量轻、便于安装等特点。

技术参数

概述
       LDZC高精度电流互感器适用于交流电力系统35kV和10kV以下电缆线路供用电设备的电流、电能测量和保护。该电流互感器具有体积小、重量轻、便于安装等特点,已在SafeRing/SafePlus、RM6/SM6、SVS、GA/GE、FB、SS、FTR等系列紧凑型全绝缘环网开关柜中广泛应用。
       该型电流互感器选用新型导磁材料作为测量绕组的铁芯,其高磁导率、较低的饱和磁感应强度和优良的稳定性,保证了较高的测量准确度和较低的仪表保安系数,优质进口硅钢片经先进工艺加工后作为保护绕组的铁芯,保证了较高的准确限值系数。
       环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内,防潮湿,性能稳定,无需维护。该型电流互感器体积小、重量轻,占用空间小,固定在环网开关柜的电缆室内,安装时只需将电缆从内孔穿过,简便快捷,和谐美观。
        依据电流变比、准确级和额定负载的不同,该系列电流互感器分为以下几种类型,具体参数详见各型号对应的参数表。

命名规则                                                                       产品代码
技术参数                                                                          适用条件
额定频率 Rated frequency: 50Hz or 60Hz                                          环境温度 Ambient temperature: -25 ℃-+40℃
额定二次电流 Rated secondary current: 5A or 1A                             日平均温度 Average temperature of day: ≤40℃
额定短时热电流 Rated short-time thermal current: 40kA,1s          海拔高度 Altitude: ≤3000m
额定连续热电流 Rated continuous thermal current: 120%In            污秽等级 Pollution class: III
工频耐压 Continuous power-frequency voltage 3kV , 1min
仪表保安系数 Instrument security factor: FS≤10


接线原理图

产品尺寸

型号
Type
产品代码
Product code
规格尺寸  (mm)
Size
一次电流(A)
Primary current
重量(kg)
Weight
适用电缆
APP.Cable
LDZC-10 LC10□100045040 φ100×φ45×40 75-600 0.85 300
LC10□100045080 φ100×φ45×80 40-600 2.4 300
LC10□110050040 φ110×φ50×40 75-600 0.92 400
LC10□110050080 φ110×φ50×80 40-600 2.76 400
LC10□135045070 φ135×φ45×70 20-600 4.2 300
LC10□135045140 φ135×φ45×140 20-600 9 300
LC10□120100038100 120×100×100×φ38 20-400 2.4 150
LC10□120100038120 120×100×120×φ38 20-400 3 150
LC10□120100050100 120×100×100×φ50 50-1000 1.5 300
LC10□120100050120 120×100×120×φ50 50-1000 3.4 300
LDZC-24 LC24□120100062120 120×100×120×φ62 50-1000 2.1 400
LC24□130116062080 130×116×80×φ62 50-600 3 400
LDZC-35 LC35□135075070 φ135×φ75×70 50-600 1.8 400
LC35□135075140 φ135×φ75×140 50-600 3.7 400

电流比、准确级及其额定负载如下所示:

产品类别
Product  Type
测量电流
Measuring CT
保护电流
Protection CT
双绕组电流互感器
Double winding CT
产品代码
Product Code
LC10C110050080 LC10P110050080 LC10D110050080
电流比Ratio
I1/I2
准确级及额定负载(VA)
Acc. class and rated load
   准确级及额定负载(VA)
Acc. class and rated load
 准确级及额定负载(VA)
Acc. class and rated load
0.2s 0.2 0.5 10P20 10P15 10P10 0.2s 0.5 10P15 10P10
40/1     2
50/1     2.5     1.5
75/1   2.5 3.75   2 2.5   2   1.5
100/1 2.5 3.75 5 2 2.5 3.75 1.5 2.5 1.5 2
150/1 3.75 5 7.5 2.5 3.75 5 2.5 5 2 2.5
200/1 5 7.5 10 3.75 5 7.5 3.75 7.5 2.5 3.75
300/1 7.5 10 15 5 7.5 10 5 10 3.75 5
400/1 10 15 20 7.5 10 12.5 7.5 12.5 5 7.5
500/1 15 20 25 10 12.5 15 7.5 15 7.5 10
600/1 20 25 30 12.5 15 20 10 15 10 12.5
40/5     2
50/5     2.5     1.5
75/5   2.5 3.75   2 2.5   1.5
100/5 2.5 3.75 5 2 2.5 3.75   2   1.5
150/5 5 5 7.5 2.5 3.75 5 2.5 3.75 1.5 2
200/5 5 7.5 10 3.75 5 7.5 3.75 5 2 2.5
300/5 7.5 10 15 5 7.5 10 5 7.5 2.5 3.75
400/5 10 15 20 7.5 10 12.5 7.5 10 3.75 5
500/5 15 20 25 10 12.5 15 10 12.5 5 7.5
600/5 20 25 30 12.5 15 20 12.5 15 7.5 10

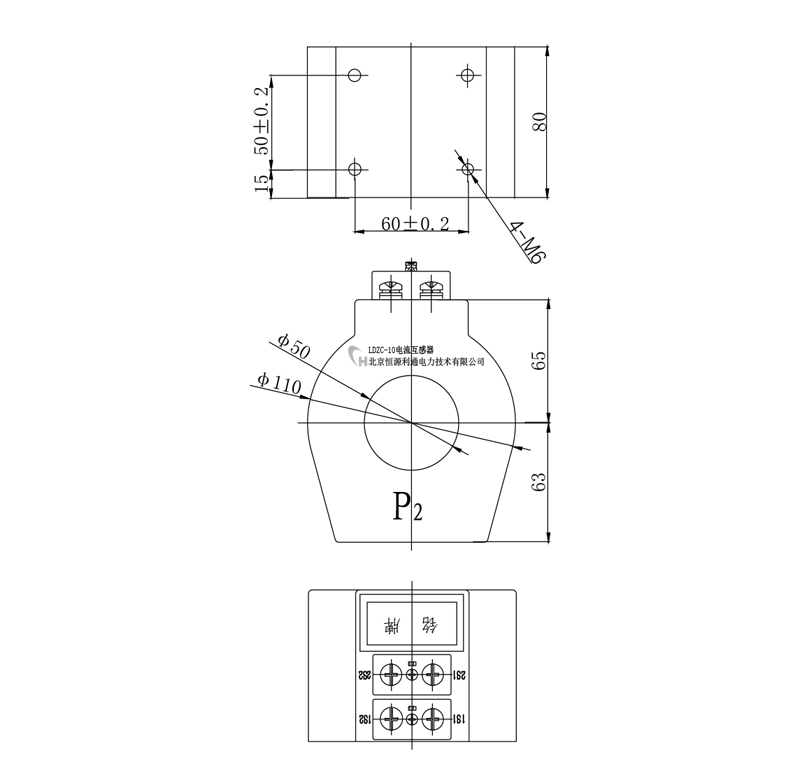

外形尺寸图
