产品简介：LZKW-10II户外开启式电流互感器是线路自动无功补偿的专用设备，其突出特点是安装时不需要截断导线，亦可带电安装。
|
型号
Type
|
产品代码
product code
|

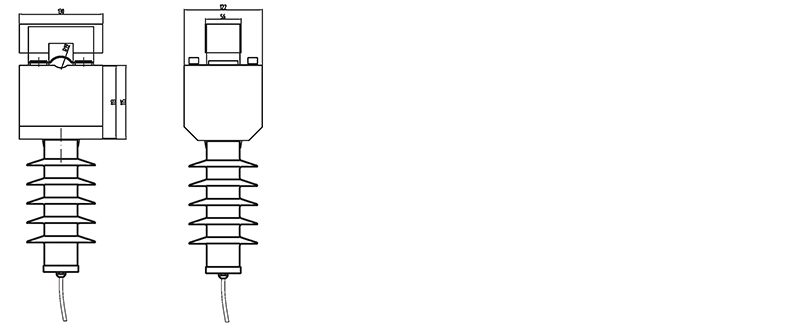

规格尺寸(mm)
Size
|
一次电流
（A）
|
重量（kg）
Weight
|
||
| LZKW-10II | LK10W122117038030130 | 130×76×φ30 | 100-600 | 8.9 | ||
| 环境温度 | -30℃— +55℃ | 日平均温度 | ≤40℃ | ||
| 海拔高度 | ≤3000 m | 污秽等级 | Ⅲ | ||
|
型号
|
LZKW-10II | ||
|
额定一次电流 Rated primary current
|
100A 150A 200A 250A 300A 400A 500A 600A | ||
|
额定二次电流 Rated secondary current
|
5A或1A | ||
|
额定频率 Rated frequency
|
50Hz | ||
|
额定输出 Rated output
|
2.5VA（带2×2.5mm2电缆线11米） | ||
|
误差 Error
|
电流误差 ±0.5% 相位差 ±60＇ | ||
|
仪表保安系数 Instrument security factor
|
FS≤10 | ||
|
保护盒形式 Protective box
|
PB-II | ||
|
设备最高电压 Highest voltage for equipment
|
12kV | ||
|
额定绝缘水平 Rated insulation
|
12/42/75kV | ||
|
局部放电水平 Partial discharge
|
＜20pC/8.3kV, 50pC/14.4kV | ||
|
爬电距离 creepage distance
|
460mm | ||
|
执行标准 Standards
|
GB1208-2006和 IEC60044-1 | ||
