柱上开关控制终端

首页 > 产品中心 > 配电自动化终端 > 柱上开关控制终端 > PSW200型柱上开关控制器

产品名称:PSW200型柱上开关控制器

产品型号:

产品代码:

产品简介:PSW200环网柜分界开关控制器是本公司综合国内外先进技术、紧贴我国配电领域的实际需求,最新研制的新一代看门狗控制器。该设备安装于10kV架空配电线路的责任分界点处。

技术参数

概述
       PSW200系列柱上开关控制器适用于10kV架空配电线路和用户分支线路,具有短路、过流、单相接地故障保护功能。通用性强,能兼容配合弹簧操作机构的开关和永磁操作机构的开关,还可以和不同厂家的主站配合,实现就地智能馈线自动化;对短路、过流或单相接地故障直接分闸并隔离故障,恢复无故障区段的供电,最大程度的缩小停电范围和时间,提高供电可靠性。

使用环境
★ 海拔高度:≤3000米
★ 相对湿度:不超过95%RH
★ 环境温度:-40℃~70℃
★ 最大日温差:≤25℃
★ 最大风速:≤35m/s
★ 最大覆冰厚度:10mm
★ 运行环境:无易燃、易爆、腐蚀及剧烈振动的场所
★ 大气压力:86~106kPa

产品特点
a) 保护模式:断路器、负荷开关、分段器保护模式可选。
b) 过流、短路保护,保护值连续可调。
c) 合成零序计算和直接零序互感器采样可选。
d) 三段式保护。
e) 三相电流采集,两相电压,一相零序电流采集。
f) 功率因数、有功功率,无功功率计算。
g) 电压保护,上电合闸,失电分闸,失电速断保护,涌流保护可整定。
h) 具备GPRS通讯和GSM通讯功能。
i) 装置参数可通过液晶显示或手机APP进行修改。
j) WIFI热点控制,自动建网链接控制遥控。
k) 远控节点引出,485通讯引出。
l)  通讯协议支持同时支持101和MOBUS两种协议。


主要功能
★ 单相接地保护功能:可通过零序互感器直接采集零序电流信号,或通过3只相序电流互感器合成计算零序电流采样值,单相接地故障,经延时后判定永久性故障输出分闸信号。
★ 相间短路保护:通过整定值和对相电流的检测,控制器能侦测和判定用户界内的相间短路故障,按负荷开关模式和断路器模式分别进行保护动作。对于界外发生的短路故障不动作。
★ 过流保护:按负荷开关模式和断路器模式分别进行保护动作,保证负荷开关在任何情况下不开断短路电流。

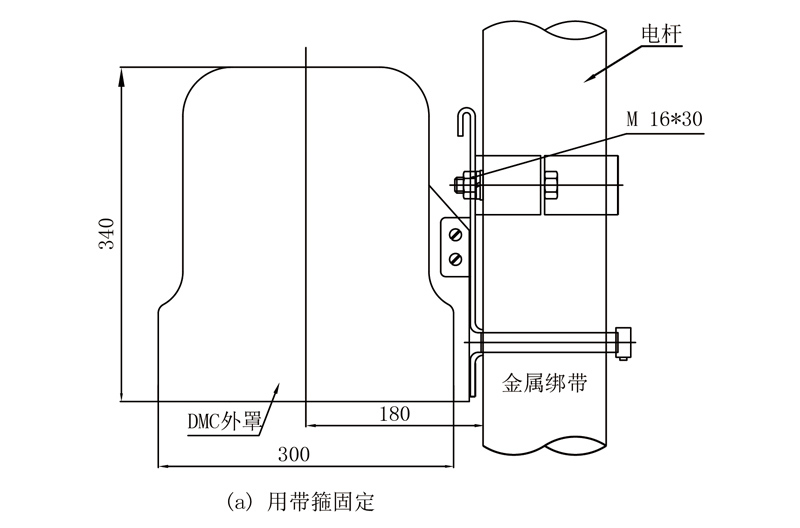

外形尺寸图
