技术参数
产品概述

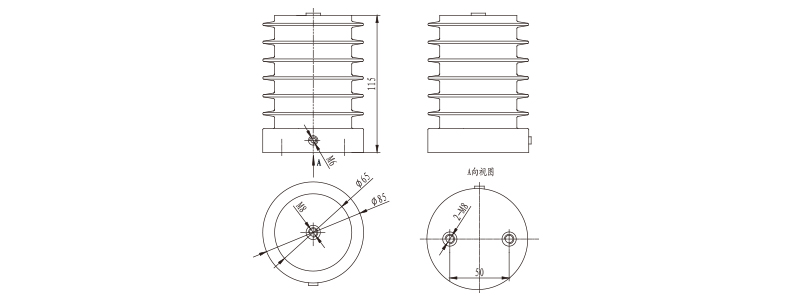

EJDZ-10型电子式电压互感器适用于额定电压为10kV的电力系统中与ZW20、ZW28等户外柱上真空断路器配套使用。EJDZ-10型电子式电压互感器可与数字式仪表、微机测量和保护装置配套使用,实现线路电压的计量、测量、保护等多重功能。由于电子式电压互感器输出为小信号所以无需二次转换可以直接接入二次设备。符合国网配电设备一、二次融合技术规范。

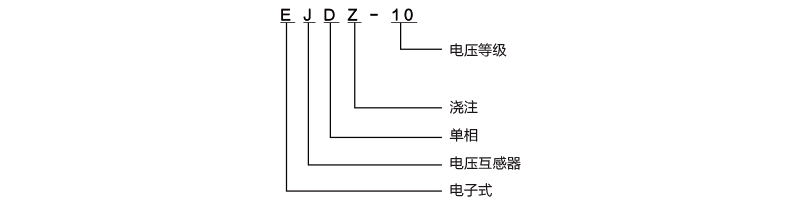

命名规则
产品功能

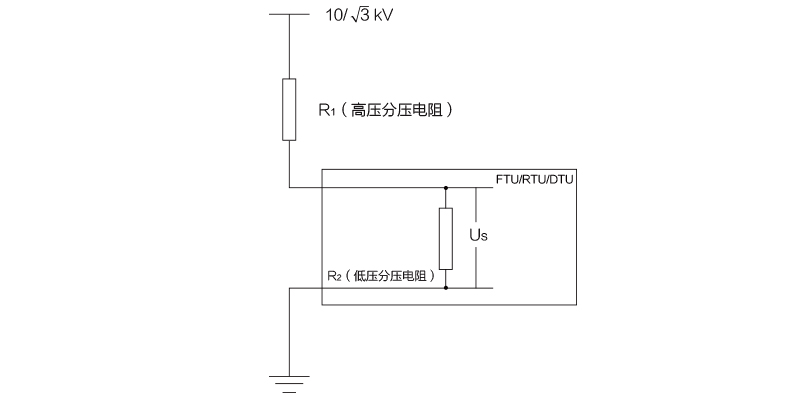

● 该产品基于电阻分压原理制成,输出信号为一电压量,与被测系统电压成正比
● 由于不含铁芯所以在整个测量范围内无磁饱和现象,输出呈线性特征,测量精度高。
● 电压互感器输出端二次短路无大电流产生,消除了电力系统运行中的重大故障隐患,为操作人员 和设备安全提供了可靠保证。
适用条件
环境温度 |
40 ℃—70 ℃ |
海拔温度 |
≤1000 m |
日平均温度 |
≤40 ℃ |
相对湿度 |
90% |
技术参数
电压等级 |
10 kV |
额定频率 |
50 Hz |
工频耐压 |
42 kV/1min |
雷电冲击耐压 |
75 kV |
局部放电 |
≤10 pC |
额定一次电压 |
10 kV/√3 |
负载阻抗 |
≥2 MΩ |
额定二次输出 |
3.25V/√3, 4V/√3,6.5V/√3 |
准确级 |
测量 |
0.2,0.5 |
执行标准 |
IEC60044-7,GB/T20840.7 |
保护 |
3P,6P |
|
是 |
