EJDZ-10型电子式电压互感器适用于额定电压为10kV的电力系统中与ZW20、ZW28等户外柱上真空断路器配套使用。EJDZ-10型电子式电压互感器可与数字式仪表、微机测量和保护装置配套使用，实现线路电压的计量、测量、保护等多重功能。由于电子式电压互感器输出为小信号所以无需二次转换可以直接接入二次设备。符合国网配电设备一、二次融合技术规范。

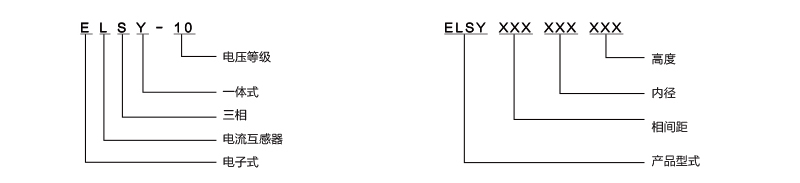

命名规则 产品代码

产品功能

● 该产品基于低功率小铁芯原理制成，输出信号为一电压量，与一次电流成正比。

● 在整个测量范围内无磁饱和现象，输出呈线性特征，小铁芯结构可制作高精度测量级。

● 相序电流互感器可以实现保护、计量、测量三合一兼容。

● 二次开路无高电压产生，不会对操作人员和设备造成危险。

● 二次信号通过航空插件和屏蔽电缆线引出。

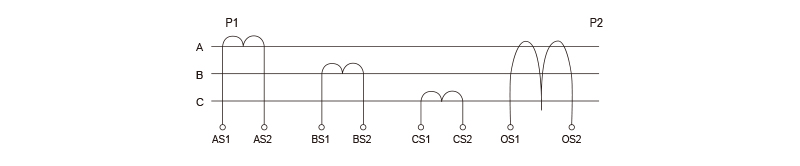

接线原理图

适用条件

环境温度	40 ℃—70 ℃	海拔温度	≤3000 m
日平均温度	≤40 ℃	相对湿度	90%

技术参数

电压等级		10 kV	额定频率	50 Hz
工频耐压		3 kV/1min	雷电冲击耐压	40 kA/1s
相序电流互感器
额定一次电流		20-1000 A	额定二次输出	0.15V,0.225V,1V,4V
准确级	测量	0.2S,0.2,0.5	负载阻抗	≥20 kΩ
	保护	5P,10P,5TPE
零序电流互感器
额定一次电流		0.2，0.5	执行标准	IEC60044-7，GB/T20840.7
准确级		1 级，3 级	负载阻抗	≥20 kΩ
执行标准		IEC60044-8,GB/T20840.8

产品中心

电子式电流互感器

产品名称：ELSY-10型电子式电流互感器

产品型号：ELSY-10型

产品代码：

技术参数

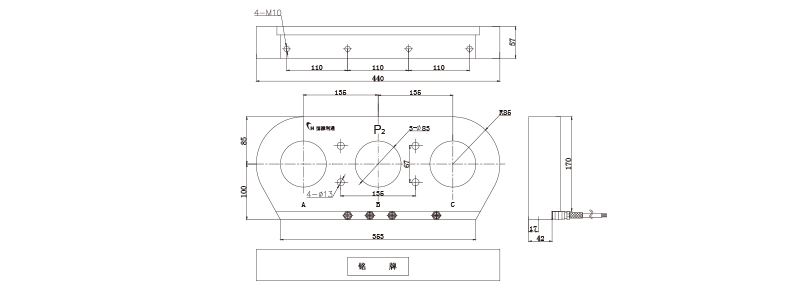

外形尺寸图
