20kV 互感器

产品名称:JDZX11-20(UNE20)

产品型号:JDZX11

产品代码:

产品简介:型号及含义技术参数产品性能符合标准GB1207-2006、IEC60044-2额定绝缘水平24 65 125 kV额定频率50 Hz或60 Hz环境温度-25℃-40℃海拔海平

技术参数

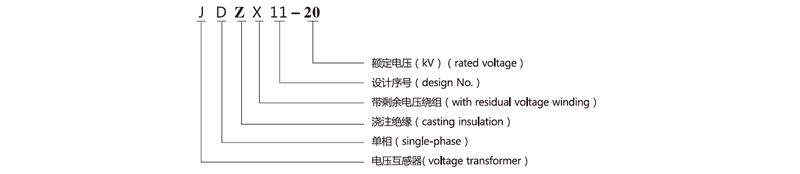

型号及含义
\
技术参数

产品性能符合标准 GB1207-2006、IEC60044-2 额定绝缘水平 24/65/125 kV
额定频率 50 Hz或60 Hz 环境温度 -25 ℃-40 ℃
海拔海平面以上 1000 m

户内装置

额定电压比(kV) 准确级组合 额定输出 (VA)
热极限输出 (VA)
0.2 0.5 1.0 6P
20/√3/0.1/√3/0.1/3
18/√3/0.1/√3/0.1/3
15/√3/0.1/√3/0.1/3
13.8/√3/0.1/√3/0.1/3
0.2/6P,0.5/6P, 1.0/6P 30
45
120
90
200
180
50 600

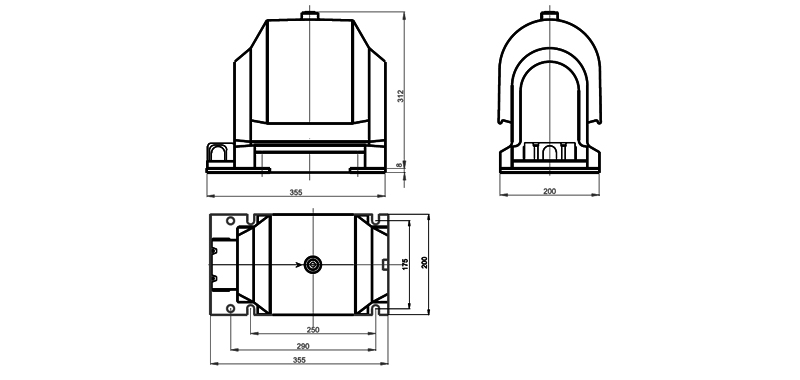

外形尺寸图

 外形尺寸图

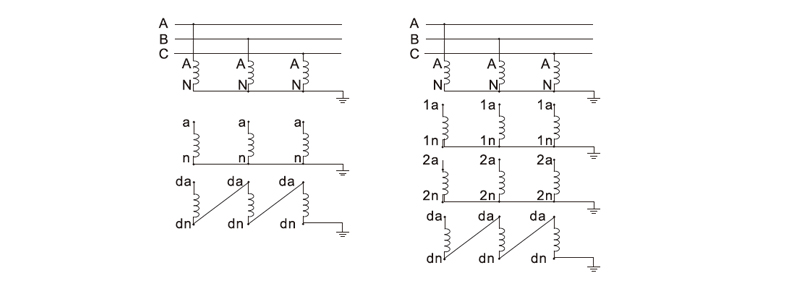

接线图
