我司又一项国家专利产品—电流互感器防开路模块定型
发布时间:2020-04-26 15:25:02
终端部根据市场需求,调研、开发了小型化电流互感器放开路模块。该产品关键技术已获得国家实用新型专利,专利名称:一种电流互感器防开路装置,专利号:201921704201.1。

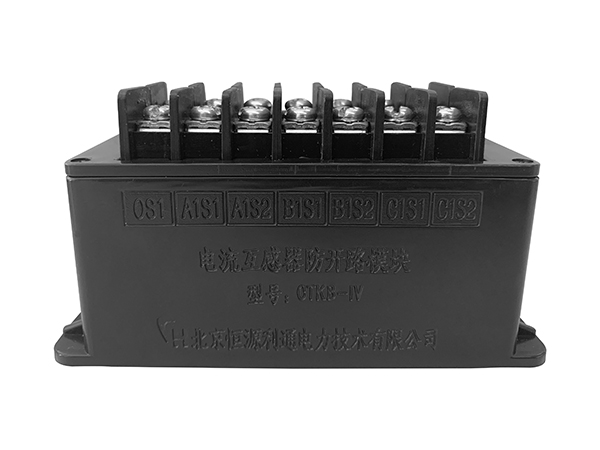

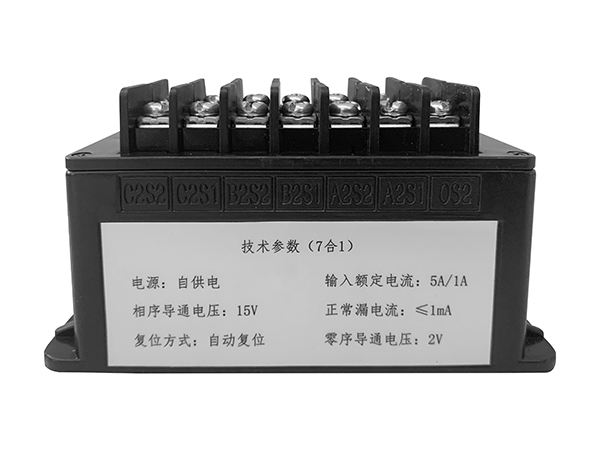

该专利产品—CTKB-IV型电流互感器防开路模块能够有效防止因CT二次侧开路导致过电压而引起的电力事故的发生。本模块主要用于各种电流互感器二次回路异常过电压保护。保护模块并接于CT二次绕组两端,正常运行时泄漏电流极小,呈高阻状态;当CT二次侧出现异常过电压时,保护模块的限压电路迅速将CT二次侧短路。故障排除后,无需手动复位,模块恢复原状态后,CT即可重新投入正常运行。其特点如下:
1、保护模块免维护,体积小,操作安装简单。
2、导通电压15V,低于安全电压36V,,且具备延时功能,能有效规避对二次保护装置的影响,防止因防开路模块先启动导致保护装置失效的情况出现。
3、正常漏电流≤1mA,对测量仪表,互感器精度的影响可以忽略不计。
4、具备自动复位功能,排除故障后模块自动复位,CT即可重新投入使用。
5、保护模块的开关元件采用继电器,常开触点间为物理隔离,有效减少CT二次侧分流,且过载能力强,不易被击穿损坏。
(终端部 次冲 供稿)
