技术参数
概述
LMDZ-10母排式电流互感器适用于交流电力系统10kV用电设备的电流测量、计量和保护。该电流互感器具有体积小、重量轻、便于安装等特点，广泛用于紧凑型金属封闭环网开关柜中，母线从电流互感器内孔穿过，母线的连接点减少，相应的故障点减少。已在XGN型、KYN型、TPS型、ABB-ZS型等金属封闭开关设备中广泛应用，亦用于组合式变电站电流测量和电容器成套装置的电流保护。
该型电流互感器选用了磁导率较高的优质进口硅钢片作为导磁材料，具有较高的准确度，其铁芯和二次绕组采用优质环氧树脂真空浇注，防潮湿，绝缘性能好，无需维护。
命名规则 产品代码
技术参数 适用条件
额定频率 Rated frequency： 50Hz or 60Hz 环境温度 Ambient temperature： －25℃-+40℃
额定二次电流 Rated secondary current： 5A or 1A 日平均温度 Average temperature of day： ≤40℃
额定短时热电流 Rated short-time thermal current： 40kA，1s 海拔高度 Altitude： ≤3000m
额定连续热电流 Rated continuous thermal current： 120%In 污秽等级 Pollution class： III
工频耐压 Continuous power-frequency voltage： 3kV , 1min
仪表保安系数 Instrument security factor： FS≤10
接线原理图

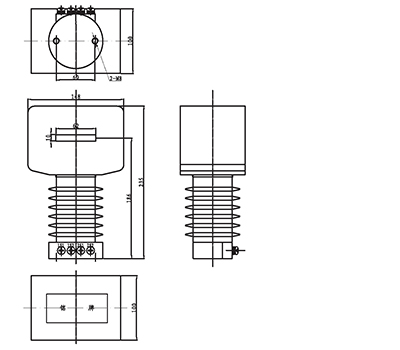

产品尺寸
型号
Type |
产品代码
Product code
|
规格尺寸 (mm)
Size
|
一次电流（A）
Primary current
|
重量（kg）
Weight
|
| LMDZ-10 |
LM10□130038110 |
φ130×φ38×110 |
50-600 |
6.5 |
| LM10□062012100 |
62×12×100 |
50-600 |
7.5 |
| LM10□150066100 |
φ150×φ66×100 |
50-600 |
6.8 |
电流比、准确级及其额定负载如下所示：
