技术参数
产品概述
ELDZC-10型电子式电流互感器适用于交流电力系统10kV以下电缆线路供用电设备,用于线路电流的测量和保护。该互感器二次输出为电压信号,由于输出为小信号所以无需二次转换可以直接接入二次设备。符合国网配电设备一、二次融合技术规范。

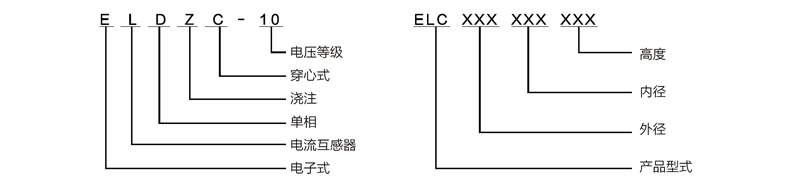

命名规则 产品代码
产品功能
● 该产品基于低功率小铁芯原理制成,输出信号为一电压量,与一次电流成正比。
● 在整个测量范围内无磁饱和现象,输出呈线性特征,小铁芯结构可制作高精度测量级。
● 电流互感器可以实现保护、计量、测量三合一兼容。
● 二次开路无高电压产生,不会对操作人员和设备造成危险。
● 二次信号通过航空插件和屏蔽电缆线引出。

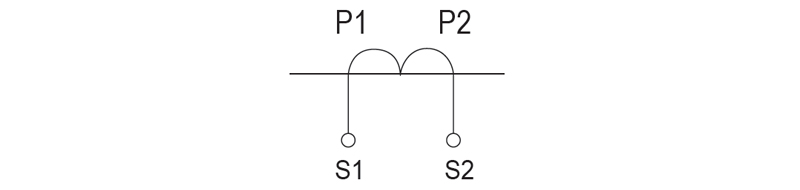

接线原理图
适用条件
环境温度 |
40 ℃—70 ℃ |
海拔温度 |
≤3000 m |
日平均温度 |
≤40 ℃ |
相对湿度 |
90% |
技术参数
电压等级 |
10 kV |
额定频率 |
50 Hz |
工频耐压 |
3 kV/1min |
短时耐受电流 |
40 kA/1s |
额定一次电流 |
20-1000 A |
额定二次输出 |
0.15V,0.225V,1V,4V |
准确级 |
测量 |
0.2S,0.2,0.5 |
负载阻抗 |
≥20 kΩ |
保护 |
5P,10P |
执行标准 |
IEC60044-8 , GB/T20840.8 |
